一、常用容量对应的基础尺寸（参考值）

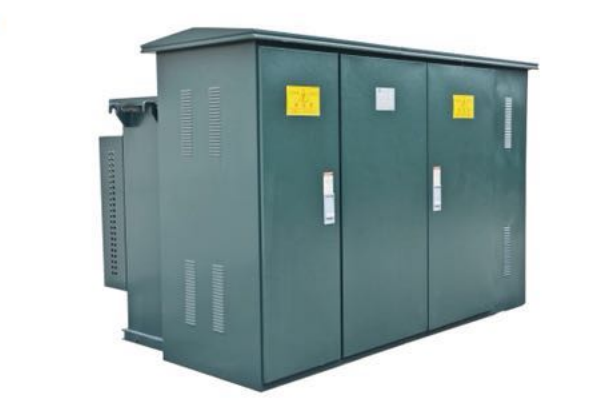

     以常规 10kV/0.4kV 欧式箱变 为例：

      500kVA 箱变基础外形尺寸：约 3.8m × 3.0m
           630kVA 箱变基础外形尺寸：约 4.0m × 3.2m
           800kVA 箱变基础外形尺寸：约 4.2m × 3.4m
           1000kVA～1250kVA 箱变基础外形尺寸：约 4.5m × 3.6m～4.8m × 3.8m
     通用原则：基础每边比箱变本体大出 0.5m 左右，方便操作、走线、检修。
      二、基础结构与施工要求
            基础形式：优先做，整体板式混凝土基础地基承载力不够时，可加 垫层 + 钢筋网
           混凝土标号：建议使用 C25 及以上混凝土，基础厚度：≥300mm
           预埋件：按箱变底座地脚孔位置预埋 地脚螺栓或钢板
           预埋件水平误差控制在 ±3mm 内
           电缆沟 / 管线预埋：基础侧面预留 高压电缆沟、低压电缆，预埋 PVC 管 / 钢管， 方便电缆进出，做好接地扁铁引出点，保证接地可靠。
            排水与防潮:基础表面找坡 1%～2%，避免积水,底部做 碎石垫层 防潮,户外、低洼地带需做 挡水沿
    三、接地要求（必做）
          接地电阻要求：≤4Ω
          基础内预埋 40×4 热镀锌扁钢
         与箱变外壳、变压器中性点、柜体可靠连接
    四、贵州华夏电气可提供
         按您选定的箱变型号，免费出具标准基础施工图
         上门现场勘查地基情况，给出优化基础方案
         指导施工、接地、预埋，确保顺利安装
